Комплект домофона CTV DP1701S

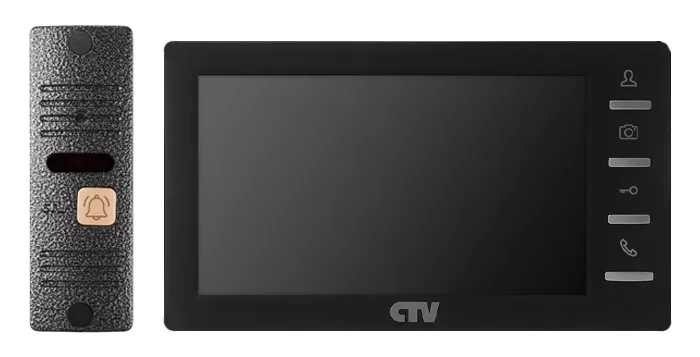

Комплект видеодомофона CTV-DP1701 S:

В наше время системы видеодомофонов стали неотъемлемой частью обеспечения безопасности и комфорта в жилых и коммерческих помещениях. Одним из таких устройств является ctv dp1701s комплект видеодомофона, который сочетает в себе современные технологии и функциональность. В данной статье мы подробно рассмотрим характеристики этого видеодомофона, а также его особенности, которые делают его одним из лучших вариантов на рынке.

Ключевые особенности:

• Монитор с разрешением 800 на 480 пикселей, обеспечивающий четкое изображение.
• Система громкой селекторной связи с функцией Hands Free для удобного общения с посетителями.
• Возможность подключения внешних мониторов или телевизоров для расширения функционала.
• Функция отображения времени на дисплее, что добавляет удобства в использовании.
• Встроенная память на 89 фотографий для записи звонков.
• Возможность подключения до двух вызывных панелей для управления доступом.
• Подключаемые дополнительные охранные видеокамеры - до двух штук.
• Поддержка подключения до двух охранных датчиков для повышения безопасности.
• Внешнее питание на 12 В, обеспечивающее надежную работу системы.
• Функция дистанционного управления электрозамком для удобства пользователей.
• Информационный выход HOOK, используемый для интеграции с подъездными домофонами.
• Цвет корпуса доступен в белом и черном вариантах для гармоничного вписывания в интерьер.
• Антивандальная вызывная панель, устойчивая к внешним воздействиям.
• Компактные размеры устройства, позволяющие установить его в ограниченном пространстве.
• Металлический корпус, покрытый порошковой окраской для долговечности.
• Подсветка кнопки вызова для удобства использования в темное время суток.
• Три варианта цветового исполнения панели, что позволяет выбрать подходящий стиль.
• Широкий диапазон рабочих температур от -40 до +60 градусов Цельсия.
• Встроенная ИК-подсветка и автоматическое переключение между режимами день/ночь для улучшения видимости.
• Встроенное реле для управления электрозамком, обеспечивающее простое управление доступом.
• Комплект поставки включает монтажный уголок и защитный козырёк для легкой установки.

Дисплей и общие параметры

CTV DP1701S оборудован 7-дюймовым TFT LCD экраном с соотношением сторон 16:9. Разрешение дисплея составляет 800 на 480 пикселей, что обеспечивает четкое и ясное изображение. Важным аспектом является стандарт видео - устройство поддерживает как PAL, так и NTSC, что делает его универсальным для различных типов видеосигналов.

Функции:

• Для общения с посетителями CTV DP1701S использует полудуплексный режим аудиосвязи. Он позволяет вести беседу до 120 секунд, что, безусловно, удобно и практично. Хотя устройство не поддерживает режим интеркома, это не снижает его функциональности, поскольку оно предоставляет возможность комфортного общения снаружи;
• Видеодомофон оснащен функцией отображения времени и внутренней памятью, позволяющей хранить до 89 фотографий. Однако стоит отметить, что возможности по записи видео и поддержка SD-карт отсутствуют. Исключение составляет возможность записи фото, что может быть полезно для контроля доступа;
• В режиме ожидания (дежурном) CTV DP1701S потребляет максимум 250 мА при 12 В DC, а в рабочем режиме - до 600 мА. Устройство может работать от сети переменного тока с диапазоном 100-240 В или от источника постоянного тока 12 В с током 1 А. Это делает его удобным для установки в различных условиях;
• Рабочая температура видеодомофона варьируется от 0 до +50°C, что позволяет использовать его в большинстве климатических условий. Устройство устанавливается с помощью монтажной пластины, что упрощает процесс монтажа и эксплуатации;
• Размеры CTV DP1701S составляют 205 х 117 х 18 мм, что делает его компактным и незаметным в интерьере. Вес устройства составляет всего 0,4 кг, что также способствует легкости его установки;
• Тип видеосигнала, поддерживаемого CTV DP1701S, является аналоговым. Устройство может взаимодействовать с максимальным количеством двух видеокамер и двух вызывных панелей. Это превосходное решение для многоуровневых систем безопасности, позволяющее контролировать доступ с нескольких точек;
• Важно отметить, что видеодомофон CTV DP1701S не поддерживает подключение к смартфонам через Wi-Fi, что может быть недостатком для некоторых пользователей. Тем не менее, устройство обладает HOOK выходом, который позволяет интегрировать его с существующими системами подъездного домофона;
• Среди других функций CTV DP1701S можно выделить кнопочный механизм вызова панели, наличие ИК-подсветки для улучшения видимости в темное время суток и часов. Однако, таких функций, как автоответчик, детектор движения и видеорегистратор, в этом модели нет, что стоит учитывать при выборе.

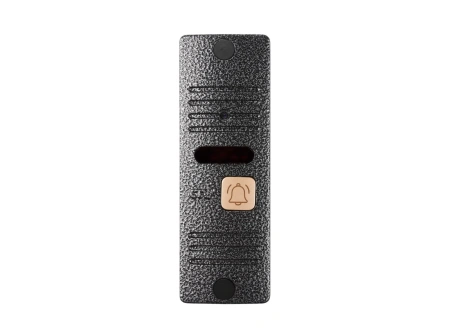

Вызывная панель

Видеодомофон поддерживает вызывную панель CTV-D10 Plus, которая имеет разрешение 700 ТВЛ и объектив с фокусным расстоянием 3.7 мм. Механический ИК-фильтр гарантирует четкое изображение даже в условиях низкой освещенности - минимальная освещенность составляет всего 0 люкс с включенной ИК-подсветкой.

Параметры вызывной панели:

• Разрешение: 700 ТВЛ
• Объектив: 3.7 мм
• Механический ИК-фильтр: Да
• Угол обзора (горизонтальный/вертикальный): 85° / 58°
• Минимальная освещенность: 0 люкс (ИК-подсветка включена)
• Напряжение питания: 12 В постоянного тока ± 10%
• Диапазон рабочих температур: от -40°C до 60°C
• Подключение: 4-х проводное
• Реле для электрического замка: Есть (нормально-открытое)
• Габаритные размеры: 45 x 123 x 25 мм
• Вес: 350 г

Заключение

СTV DP1701S комплект видеодомофона - это надежное и функциональное устройство, нацеленное на обеспечение безопасности и удобства. Его характеристики, такие как высокое разрешение дисплея, возможность подключения нескольких вызывных панелей и камеры, делают его отличным выбором для тех, кто ценит комфорт и безопасность.

При выборе видеодомофона важно учитывать свои потребности и условия эксплуатации. CTV DP1701S предлагает оптимальное сочетание функций и надежности, что делает его привлекающим вниманием на рынке систем безопасности.

Основные особенности:

• Разрешение 800*480
• Система громкой селекторной связи с посетителем Hands Free.
• Возможность подключения внешнего монитора или ТВ
• Функция часов
• Встроенная память на 89 фото
• Возможность подключения до 2 вызывных панелей
• Возможность подключения в систему до 2 дополнительных охранных видеокамер
• Возможность подключения до 2 охранных датчиков
• Возможность подключения внешнего питания 12 В
• Дистанционное управление элекрозамком
• Информационный выход HOOK для работы с подъездными домофонами
• Цвет корпуса: черный

Вызывная панель:

• Антивандальное исполнение
• Компактные габаритные размеры
• Порошковая окраска металлического корпуса
• Подсветка кнопки вызова
• Три варианта цветового исполнения
• Рабочая температура -40 +60°С
• Встроенная ИК подсветка, автоматическое переключение режимов день/ночь
• Встроенное реле управления эл.замком
• Монтажный уголок и защитный козырёк входят в комплект поставки

Технические характеристики монитора:

• Тип матрицы: TFT (16:9)
• Разрешение, пикселей: 800x480
• Запись по фото: До 4 камер
• Размер экрана (диагональ): 7" (17,78 см)
• Тип интеркома: Hands free, полудуплекс
• Продолжительность сеанса вызова: 120 сек.
• Напряжение питания: AC 100~220В
• Диап. рабочих температур: 0°C-50°C
• Подключение панели: 4-х проводное
• Габаритные размеры: 205x117x18 мм
• Вес: 400 г

Технические характеристики вызывной панели:

• Разрешение: 700 твл
• Угол обзора: 85°
• Объектив: 3.7 мм
• Мин. освещённость: 0 Люкс, ИК-подсветка включена
• Напряжение питания: 12В пост.±10%
• Диап. рабочих температур: -30°C-50°C
• Подключение: 4-х проводное
• Реле электр. замка: 3А/30В пост.
• Габаритные размеры: 41 мм(Ш)х122мм(В)х23мм(Г)
• Вес: 350 г

Комплект CTV-DP1701 S видеодомофона- инструкция, схема подключения
